 名 称：GDKO3型电气控制箱 |
 |
|
| 类 别：干油电气控制箱 |
|
| A标准：-- |
|
| B标准：-- |
|
| 压 力：-- |
|
| 销售热线： 0513-83632933 |
|
| 销售传真： 0513-83632833 |

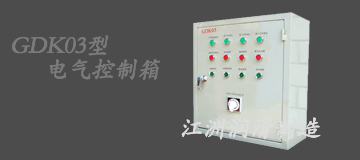

 GDKO3型电气控制箱概述 |
 GDKO3型电控箱有监控及全自动两种，它适用于40MPa双线终端式干油集中润滑系统中，用于控制润滑泵 |
|
| 、换向阀、补脂泵等相互间协调工作，能对系统中的供油点实现自动供油，供油完成后，自动停止。油箱中 |
|
| 液位低于一定限度时，补脂泵自动启动，注满油后，自动停止。 |
|
| 本控制箱能发出“供油时间延长”、“贮油筒空”、“超负荷运转”等故障信号。具有持续，手动和自 |
|
| 动多种控制工作状态，可通过箱面上的转换开关来切换。持续工作状态：当润滑泵启动后持续地向系统两条 |
|
| 主管线供送润滑脂；手动工作状态：当与主机联锁信号接通后，手动启动润滑泵运转向系统供送润滑脂，自 |
|
| 动换向完成一个润滑周期供脂后自动停止；自动工作状态：当与主机联锁信号接通后，润滑泵按系统设定的 |
|
| 时间间隔定时向系统供送润滑脂，完成一个润滑周期后自动停止。润滑泵不管在何种状态，一旦贮油筒空， |
|
| 补脂泵就会自动启动补脂，补满后自动停止。 |
| GDKO3型电气控制箱外形及安装尺寸 |
|
 |
| GDKO3型电气控制箱技术参数 |
序号 |
符号 |
标牌文字 |
序号 |
符号 |
标牌文字 |
序号 |
符号 |
标牌文字 |
1 |
HL1 |
工作准备指示 |
6 |
HL6 |
系统超压 |
11 |
SB4 |
加油泵启动 |
2 |
HL2 |
线I工作状态 |
7 |
HL7 |
泵马达过载 |
12 |
SB5 |
加油泵停止 |
3 |
HL3 |
线II工作状态 |
8 |
HL8 |
贮油筒空 |
13 |
SB3 |
故障复位 |
4 |
HL4 |
加油泵工作 |
9 |
SB1 |
润滑泵启动 |
14 |
SA1 |
自动/手动/持续 |
5 |
HL4 |
监控时间超过 |
10 |
SB2 |
润滑泵停止 |
15 |
SA2 |
关/电铃/开 |
|
