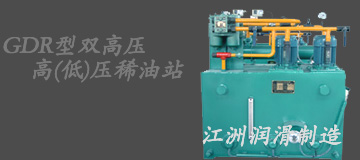

 名 称：GDR双高压系列稀油站 |
 |
|
| 类 别：稀油站 |
|
| A标准：-- |
|
| B标准：-- |
|
| 压 力：-- |
|
| 销售热线： 0513-83632933 |
|
| 销售传真： 0513-83632833 |
 GDR双高压系列高（低）压稀油站概述 |
 本产品适用于装有双滑履动静压轴承的磨机、回转窑等大型设备的稀油循环润滑系统中，其工作介质粘 |
|
| 度等级为N22～N460（相当于ISO VG22～460）的各种工业润滑油；若将低压泵油量分成二个供油管道时，可 |
|
| 以用一套双高压高（低）压稀油站代替二台普通高（低）压稀油站[如GXYZ型A系列高（低）压稀油站中较小 |
|
| 者。 |
|
| 根据动静压润滑工作原理，在启动、低速和停车时用高压系统，正常运行时用低压系统，以保证大型机 |
|
| 械在各种不同转速下均能获得可靠的润滑以延长主机寿命。 |
|
| 稀油站二根高压输出管道的压力均为31.5 Mpa，流量各为2.5L/min，低压部分的压力为0.4 Mpa，低压 |
|
| 流量为16～100L/min，稀油站具有过滤、冷却、加热等装置和联锁、报警、自控等功能。 |
|
| 该产品性能参数及尺寸应符合表和图中的规定；本装置由油站、仪表盘和电控柜（可用PLC控制）成套组 |
|
| 成。 |
|
| GDR双高压系列高（低）压稀油站技术参数 |
|
 |
| GDR双高压系列高（低）压稀油站技术参数 |
型号 |
GDR-2.5X2/16 |
GDR-2.5X2/25 |
GDR-2.5X2/40 |
GDR-2.5X2/63 |
GDR-2.5X2/80 |
GDR-2.5X2/100 |
参数 |
低压系统 |
泵装置型号 |
LBZ-16 |
LBZ-25 |
LBZ-40 |
LBZ-63 |
LBZ-80 |
LBZ-100 |
流量 L/min |
16 |
25 |
40 |
63 |
80 |
100 |
供油压力 MPa |
≤0.4 |
供油温度°C |
40±3 |
电动机 |
型号 |
Y90S-4,V1 |
Y100L1-4,V1 |
Y112M-4,V1 |
功率 KW |
1.1 |
2.2 |
4 |
转速 r/min |
1450 |
1440 |
1440 |
高压系统 |
泵装置型号 |
2.5MCY14-1B(二台) |
流量 L/min |
2.5X2 |
供油压力 MPa |
31.5 |
电动机 |
型号 |
Y112M-B35（二台） |
功率 KW |
2.2 |
转速 r/min |
940 |
油箱容积m3 |
1.1 |
1.5 |
2.2 |
过滤面积m2 |
0.13 |
0.19 |
0.40 |
粗过滤精度 mm |
0.08~0.12（低压出口） |
冷却面积 m2 |
3 |
5 |
7 |
冷却水耗量 m3/h |
1 |
1.5 |
3.6 |
5.7 |
9 |
11.25 |
电加热功率 KW |
3X4 |
3×4 |
6X4 |
外形尺寸 |
2000x1240x1360 |
2100x1200x1386 |
2150x1440x1750 |
备注 |
全部过滤器切换压差为0.15MPa |
|
