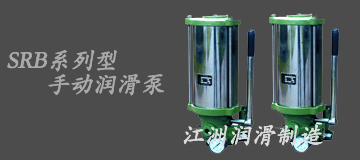

 名 称：SRB系列手动润滑泵 |
 |
|
| 类 别：手动润滑泵 |
|
| A标准：-- |
|
| B标准：-- |
|
| 压 力：10MPa,20MPa |
|
| 销售热线：
0513-83632933 |
|
| 销售传真：
0513-83632833 |
 SRB系列手动润滑泵概述 |
 1、SRB手动润滑泵型号： |
|
| 1.公称压力：20MPa的有（标准型号SRB-2.0/1.0-DG、SRB-2.0/1.0-SG）(引进型号KM-3M)；（标准 |
|
| 型号SRB-2.0/3.5-DG、SRB-2.0/3.5-SG）(引进型号KM-12M)。 |
|
| 2.公称压力：10MPa的有（标准型号SRB-2.5/1.5-D、SRB-2.5/1.5-S）(引进型号KM0-3M)；（标准 |
|
| 型号SRB-2.5/5.0-D、SRB-2.5/5.0-S）(引进型号KM0-12M)。 |
|
| 2、SRB手动润滑泵是一种人力板动手柄操作排出润滑剂的小型润滑泵，可直接安装于机器的壁板或机架 |
|
| 上。基本型可直接与单线分配器组成手动单线集中润滑系统；基本型配上换向阀与双线分配器组成手动双线 |
|
| 终端式集中润滑系统。 |
|
| 3、SRB手动润滑泵适用于润滑频率较低（一般给油间隔为8小时以上），配管DN10长度不超过50米，润滑点不超过40点的单机小型设备 |
|
| 上，作为集中润滑供送润滑剂的装置。 |
|
| SRB系列手动润滑泵操作方法 |
| 1.单线型： |
|
| 1、将回油指示器的指示杆推进。 |
|
| 2、摆动手柄前后运动，压力表指针波动变化，证明系统分配器在给油。 |
|
| 3、回油指示器的指示杆全部冒出，证明系统分配器已完成一个给油循环。 |
|
| 4、将回油指示器的指示杆推进为下一个循环作准备。 |
|
| 2.双线型： |
|
| 1、将换向阀手柄扳至左位，主管路I供油，主管路Ⅱ卸荷。 |
|
| 2、摆动泵手柄前后运动，压力表指针波动变化，证明系统分配器在给油。 |
|
| 3、泵上压力表指示压力值上升并保持稳定，证明系统分配器第一周期动作完毕。 |
|
| 4、操纵换向阀手柄至右位，主管路Ⅱ供油，主管路I卸荷。按2、3条进行操作，完成系统一个循环动作。 |
|
| 5、将换向阀换向，卸除管路Ⅱ压力，为下一个循环准备。 |
| SRB系列手动润滑泵使用说明 |
| 1、SRB手动润滑泵应垂直安装，泵的上方及周围要留有指示杆补脂操作的空间。需在室外或环境恶劣的场合安装时，应将泵置于防护罩 |
|
| 内。 |
|
| 2、贮油筒内无润滑剂时，不准操纵手柄。 |
|
| 3、向贮油筒内加注润滑脂，必须使用专用的手动或电动加油泵从加油口充填；润滑油从贮油筒顶部加入。 |
|
| 4、使用压力不允许超过泵的公称压力。 |
|
| 5、安全保险片不允许二片重叠使用，不允许采用其它材料代用。 |
|
| 6、单线型泵上回油指示器的作用是操作者通过观察指示器活塞的运动行程，就可知道润滑系统的供油润滑状况。使用时，先计算好各 |
|
| 润滑部位所需的给油量，配置分配器，并把主分配器上多设的一个出油口与手动润滑泵的回油口相接通，使润滑剂返回到指示器中，如返 |
|
| 回的油量累计达到3.28ml，则指示器的活塞指示杆全部伸出，表示各润滑点已根据需要完成一个周期的给油，应停止供油并把回油指示器 |
|
| 的指示杆推进。 |
|
| SRB系列手动润滑泵技术参数 |
| 型号 |
排量ml/循环 |
公称压力MPa |
贮油器容积L |
重量kg |
| 标准型号 |
原型号 |
| SRB-J7Z-2 |
FB-4A |
7 |
10 |
2 |
18 |
| SRB-J7Z-5 |
FB-6A |
5 |
21 |
| SRB-L3.5Z-2 |
FB-42A |
3.5 |
20 |
2 |
18 |
| SRB-L3.5Z-5 |
FB-62A |
5 |
21 |
|
| SRB系列手动润滑泵型号标注说明 |
 |
